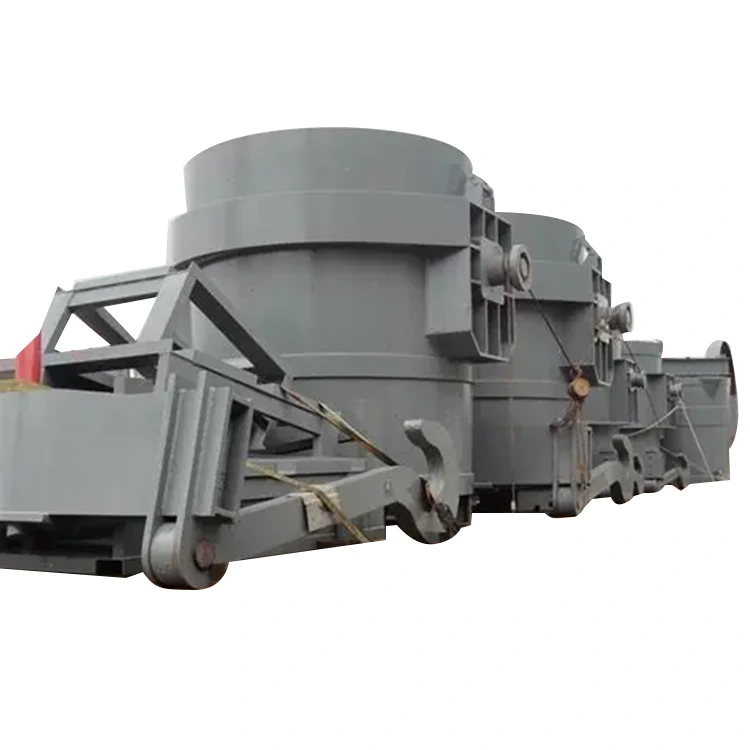

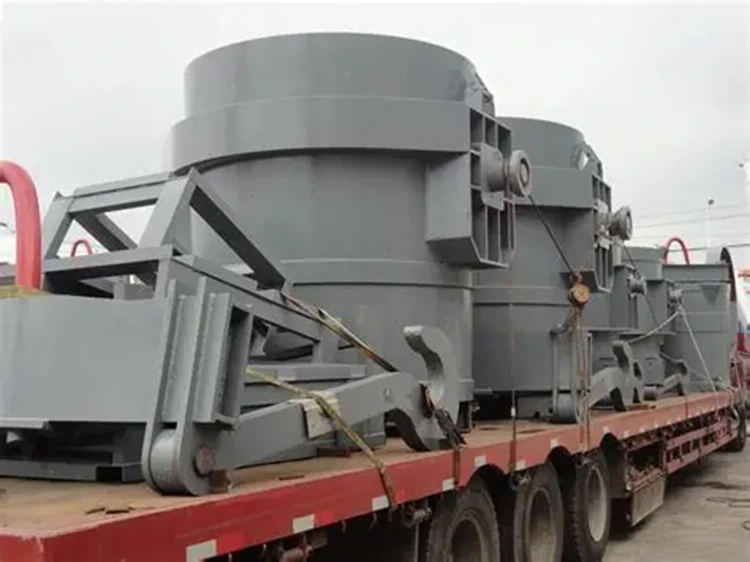

Concha de aço inclinável

Esta concha de aço inclinável hidráulica inteligente é uma peça central do equipamento para vazamento preciso de aço fundido na indústria metalúrgica e de fundição. Foi desenvolvido de forma independente pela Yuexin Machinery Manufacturing Co., Ltd. em colaboração com um instituto de design metalúrgico.  Ele adota um design integrado de "inclinação de acionamento hidráulico + controle de ângulo inteligente + proteção de segurança múltipla", permitindo transporte estável e inclinação precisa de 0-90° e descarga de aço fundido de alta temperatura a 1500-1650°C.

Parâmetro do produto (especificação)

Recursos do produto

Inclinação precisa e controlável: Equipada com servoválvula proporcional eletro-hidráulica e sensor de ângulo, formando um sistema de controle em malha fechada, alcançando uma precisão de posicionamento do ângulo de inclinação de ±0,5°; suporta modos de operação remotos e locais e permite pré-definir múltiplas posições de ângulo de inclinação para se adaptar a diferentes cenários de vazamento, controlando o erro de fluxo de descarga em ±3%. Resistência Estrutural Superior: O corpo da panela é integralmente laminado em chapa de aço de alta resistência Q960 e passa por soldagem automática por arco submerso e detecção de falhas, com taxa de qualificação de solda de 100%; os munhões são forjados em liga de aço 42CrMo e, após tratamento térmico, a resistência à tração é ≥1000MPa, capaz de suportar a carga combinada durante a inclinação sem risco de deformação ou fratura.

Proteção abrangente contra altas temperaturas: O revestimento interno adota uma estrutura composta de "tijolo de corindo de alta alumina + concreto com isolamento térmico + camada anti-infiltração", com um teor de Al₂O₃ de ≥90%, melhorando a resistência à erosão do aço fundido em 60%; a parte externa do corpo da panela é equipada com uma camisa de resfriamento de água e proteção térmica, mantendo a temperatura da parede externa ≤60 ℃, e o sistema hidráulico possui uma tampa de blindagem de alta temperatura para garantir o funcionamento normal dos componentes.

Rigorosas garantias de segurança: Equipado com trava hidráulica e mecanismo duplo de segurança mecânico com pino anti-queda, travando automaticamente o mecanismo de inclinação em caso de falha repentina de energia; equipado com medição de temperatura de aço fundido, monitoramento de nível de líquido e dispositivos de alarme de pressão, fornecendo feedback em tempo real sobre o status operacional, atendendo ao padrão Nível 1 dos "Regulamentos de Produção de Segurança Metalúrgica".

Cenários de aplicação

Amplamente utilizado na metalurgia do aço (conversor / forno elétrico, vazamento de aço fundido, reposição de distribuidor de fundição contínua), fundição pesada (grandes bases de máquinas-ferramenta, fundição de flange de energia eólica), produção de aço especial (aço para moldes, fundição de precisão de aço inoxidável) e outros campos. É especialmente adequado para a produção de peças fundidas de precisão que exigem alta velocidade de vazamento e controle de fluxo, bem como linhas de produção automatizadas com vazamento rotativo de múltiplas estações, fornecendo suporte central para vazamento de aço fundido eficiente, seguro e preciso.

Detalhes do mecanismo de inclinação hidráulica: Vista aproximada do cilindro hidráulico, servoválvula proporcional eletro-hidráulica e estrutura de transmissão de engrenagem e cremalheira, mostrando o processo de conexão entre o cilindro e o munhão; indicando a posição de instalação do sensor de ângulo, explicando a lógica de controle de circuito fechado de "feedback do sensor - comando do controlador - execução do cilindro", demonstrando a força da tecnologia de controle hidráulico da Yuexin Machinery.

Detalhes do Corpo e Revestimento da Panela: Vista ampliada mostrando o layout das nervuras de reforço e as marcações de detecção de falhas de solda do corpo da panela, exibindo a estrutura de alvenaria em camadas do revestimento composto; visão aproximada das fendas de emenda dos tijolos de corindo e do tratamento da camada anti-infiltração, explicando o método de ancoragem do revestimento ao corpo da panela e comparando as vantagens da vida útil do revestimento tradicional. Detalhes do dispositivo de travamento de segurança:  Mostra a estrutura interna da trava hidráulica e o mecanismo de inserção e travamento do pino mecânico anti-queda, explicando o princípio de funcionamento do intertravamento do mecanismo duplo de segurança; close-ups do botão de parada de emergência e da luz indicadora de alarme ilustram os procedimentos de atendimento de emergência em caso de mau funcionamento repentino, destacando a segurança e a confiabilidade do equipamento.

Detalhes de controle inteligente: Exibe o terminal de controle remoto e o painel de operação local, rotulando botões de função como predefinição de ângulo de inclinação, ajuste de taxa de fluxo e monitoramento de status; explica o mecanismo de ligação entre o equipamento e o sistema MES da oficina, apoiando a rastreabilidade dos dados de produção e demonstrando o nível de automação e inteligência do produto.
