Carrinho de sinterização de feixe duplo

Este carrinho de sinterização de feixe duplo de alta resistência da Yuexin é um equipamento de suporte de carga principal para linhas de produção de sinterização de aço.  Foi desenvolvido de forma independente pela Yuexin Machinery Manufacturing Co., Ltd. para condições operacionais de máquinas de sinterização em grande escala, adotando um design integrado de "estrutura de suporte de carga de viga dupla + barras de grelha resistentes ao desgaste + vedação flexível". Pode alcançar sinterização contínua e transporte de matérias-primas de sinterização, como pó de minério de ferro, em altas temperaturas de 1000-1300°C. Possui alta resistência de carga e baixa taxa de vazamento de material. Em comparação com os carrinhos tradicionais de viga única, sua rigidez estrutural é aumentada em 45% e sua vida útil é estendida em 60%, tornando-o um equipamento essencial para alcançar uma produção eficiente e com economia de energia em oficinas de sinterização de usinas siderúrgicas.

Parâmetro do produto (especificação)

Característica e aplicação do produto

Recursos do produto

Estrutura de viga dupla de alta resistência: A estrutura do carrinho de sinterização de viga dupla adota uma estrutura soldada de viga dupla de aço de alta resistência Q690 e passa por tratamento geral de envelhecimento para eliminar o estresse de soldagem, com uma resistência à flexão de até 1200MPa; as vigas transversais e longitudinais são conectadas por meio de uma junta de encaixe e espiga, reforçada com reforços, garantindo nenhuma deformação sob cargas pesadas e condições de alta temperatura, e uma operação suave e desobstruída do carrinho.

Excelente barra de grelha resistente ao desgaste e desempenho de descarga: As barras da grelha são fundidas em aço ZG35Cr24Ni7SiN resistente ao calor e ao desgaste, e a superfície é tratada com aluminização, aumentando a resistência ao desgaste em alta temperatura em 50%; as barras da grelha adotam um desenho de disposição escalonada, com área de ventilação superior a 35%, garantindo sinterização uniforme e reduzindo vazamento de material, com taxa de vazamento controlada em 0,5%.

Excelente desempenho de vedação: Uma estrutura de vedação composta "placa elástica + grafite" é usada entre os carrinhos, e um dispositivo de vedação lateral é equipado entre o carrinho e a pista, isolando efetivamente o vazamento do gás de combustão da sinterização e reduzindo o consumo de energia; os componentes de vedação são feitos de materiais elásticos resistentes a altas temperaturas, com vida útil superior a 8.000 horas, reduzindo custos de reposição frequentes. Baixos custos operacionais e de manutenção: As rodas do carrinho de sinterização de viga dupla são forjadas em liga de aço 42CrMo, com dureza superficial de HRC58-62 após tratamento de têmpera.  Combinado com rolamentos importados resistentes a altas temperaturas, a taxa de falhas é reduzida em 80%; as barras da grelha apresentam um design de instalação de liberação rápida, aumentando a eficiência de substituição em 70% e reduzindo o custo anual de manutenção por carrinho em 40%.

Aplicativo

O carrinho de sinterização de viga dupla é amplamente utilizado em linhas de produção de sinterização na indústria siderúrgica e metalúrgica, adequado para diversas especificações de máquinas de sinterização variando de 180㎡ a 600㎡, realizando as tarefas de transporte, transporte e sinterização de materiais mistos, como pó de minério de ferro, combustível e fluxo.  Especificamente, é aplicado na área de distribuição de material, área de ignição, área de sinterização de alta temperatura e área de resfriamento da máquina de sinterização. É adaptável a diferentes processos de sinterização, incluindo processos ácidos e alcalinos, e é especialmente adequado para as necessidades de produção de sinterização contínua e de alta intensidade de grandes empresas siderúrgicas, fornecendo suporte de equipamento principal para melhorar a qualidade, eficiência energética e redução de custos de minério sinterizado.

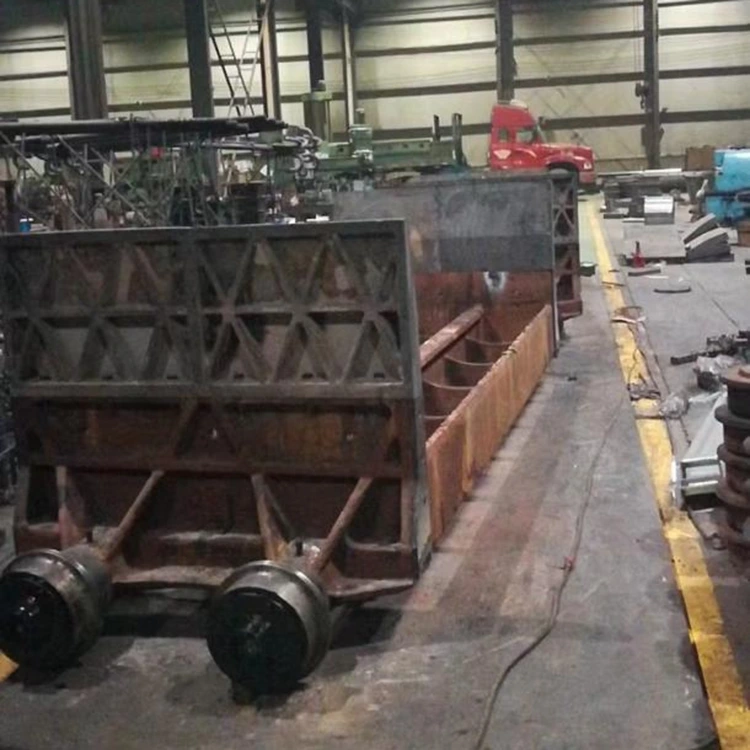

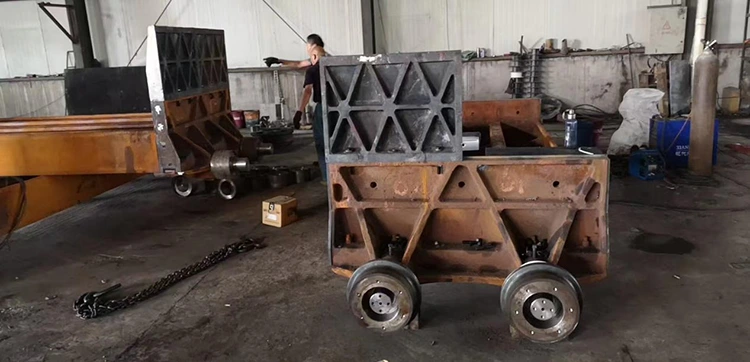

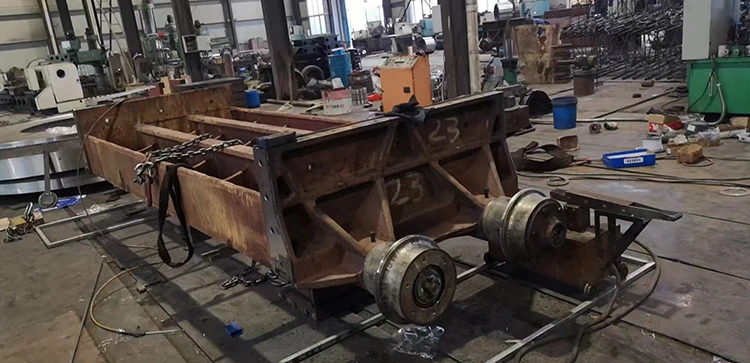

Detalhes da estrutura de viga dupla: Vistas aproximadas das costuras de soldagem, do layout das nervuras de reforço e da estrutura geral da estrutura de viga dupla, mostrando as marcações de tratamento de envelhecimento da estrutura e o relatório de teste de material; ilustrando o processo de conexão entre a viga dupla e o painel do carrinho, comparando as diferenças de rigidez estrutural com os carrinhos tradicionais de viga única, demonstrando o projeto estrutural e as capacidades de tecnologia de soldagem da Yuexin Machinery.

Barra da Grelha e Detalhes de Instalação: Vistas ampliadas da textura da fundição, brilho da camada aluminizada e estrutura de disposição escalonada das barras da grelha, explicando os princípios de ventilação e anti-vazamento das barras da grelha; apresentando a estrutura de instalação snap-fit ​​das barras da grelha, explicando o rápido processo de substituição, reduzindo o tempo de parada para manutenção.

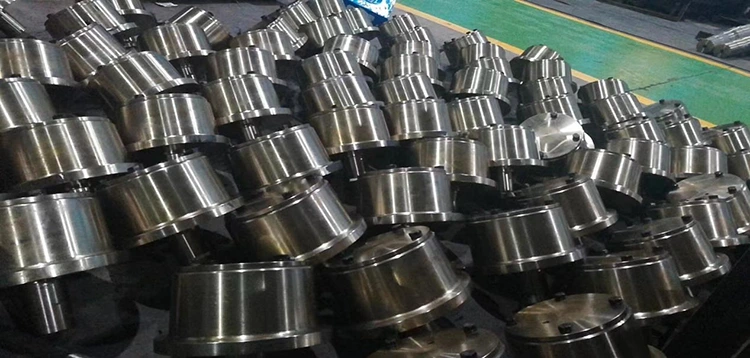

Detalhes do Conjunto de Rodas e Vedação: Mostrando o processo de forjamento das rodas e a estrutura de vedação do assento do rolamento, explicando o controle de precisão do ajuste da roda e da esteira; visão aproximada do dispositivo de vedação composto entre os carrinhos, explicando sua função de compensação elástica em altas temperaturas, reduzindo o vazamento de gases de combustão e a perda de energia.

Detalhes de resistência ao calor e proteção: Mostrando o revestimento resistente a altas temperaturas do painel do carrinho e as medidas de isolamento térmico e proteção da estrutura, explicando o controle do impacto de altas temperaturas nos componentes principais do carrinho; mostrando a interface do dispositivo de limpeza do carrinho, explicando o esquema de limpeza para material de minério sinterizado residual, garantindo a operação estável do carrinho a longo prazo.
